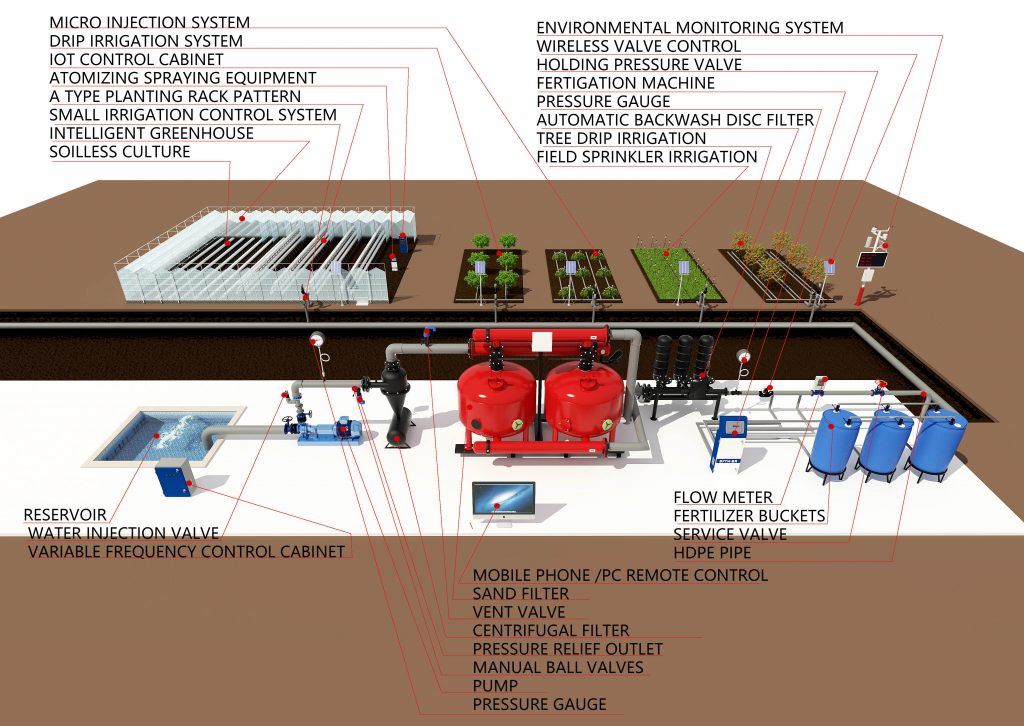

Esta imagen muestra un sistema hidropónico complejo con varias componentes para la irrigación y la nutrición de las plantas. Te detallo cada parte:
- Reservoir: Almacén de agua para el sistema.
- Water Injection Valve: Válvula para inyectar agua al sistema desde el reservorio.
- Variable Frequency Control Cabinet: Un panel de control que ajusta la frecuencia de los sistemas eléctricos, como las bombas, para regular su velocidad.
- Sand Filter: Filtra las partículas del agua proveniente del reservorio.
- Centrifugal Filter (Hidrociclone): Separa las partículas del agua por fuerza centrífuga.
- Pressure Relief Outlet: Permite liberar la presión excesiva del sistema.
- Manual Ball Valves: Válvulas manuales para controlar el flujo de agua.
- Pump: Bomba que mueve el agua a través del sistema.
- Pressure Gauge: Mide la presión del agua en el sistema.
- Mobile Phone / PC Remote Control: Permite controlar el sistema a distancia.
- Service Valve: Válvula para mantenimiento o servicio.
- HDPE Pipe: Tubos de polietileno de alta densidad para transporte de agua.
- Fertilizer Buckets: Contenedores para los fertilizantes que se añaden al agua.
- Flow Meter: Mide la cantidad de agua que fluye a través del sistema.
- Drip Irrigation System: Sistema de riego por goteo para las plantas.
- IoT Control Cabinet: Armario de control para la gestión inteligente del sistema, posiblemente con conectividad a Internet (IoT).
- Atomizing Spraying Equipment: Equipamiento para rociar agua o soluciones finamente atomizadas sobre las plantas.
- A Type Planting Rack Pattern: Estructuras en forma de “A” para sostener las plantas hidropónicas.
- Small Irrigation Control System: Sistema de control para la irrigación a pequeña escala dentro del invernadero.
- Intelligent Greenhouse Soilless Culture: Refiere a la cultura sin suelo controlada por un sistema inteligente dentro del invernadero.
- Micro Injection System: Sistema para la inyección precisa de pequeñas cantidades de agua o nutrientes.
- Environmental Monitoring System: Sistema de monitoreo para el ambiente, posiblemente midiendo temperatura, humedad, CO2, etc.
- Wireless Valve Control: Control inalámbrico para las válvulas.
- Holding Pressure Valve: Válvula para mantener la presión dentro del sistema.
- Fertigation Machine: Máquina que mezcla y dosifica fertilizante en el sistema de riego.
- Pressure Gauge: Otro manómetro para medir la presión en diferentes partes del sistema.
- Automatic Backwash Disc Filter: Filtro de discos con limpieza automática por contralavado.
- Tree Drip Irrigation: Sistema específico de riego por goteo para árboles.
- Field Sprinkler Irrigation: Sistema de riego por aspersión para campos o zonas más grandes.
Estos componentes trabajan juntos para crear un ambiente controlado donde las plantas pueden crecer de manera hidropónica, es decir, sin tierra, con una nutrición y riego precisos y controlados. Este tipo de sistemas es típico de la agricultura de precisión moderna, que utiliza tecnología avanzada para maximizar la eficiencia y la productividad.
